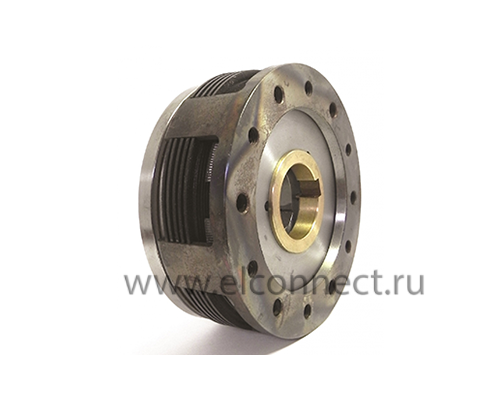

Муфта электромагнитная 3KL 1,25



Существуют две основные модификации диска:



1)                 Диски, работающие в сухом режиме (материал диска – сочетание стали и асбеста)

2)                 Диски, работающие в масленой ванне (материал диска – бронзовые накладки)



Вторая модификация более выгодна из-за продолжительного срока службы диска.

Муфты 3 KL работает в остаточной воздушном зазоре, т.е. воздушный зазор должен быть всегда между диском, гайкой и магнитным телом муфты. Муфта допускает возможность работы лишь в двух режимах: сцепление "On" и сцепление "OFF".









Мпн – 12,5 Нм /  Номинальный крутящий момент

Мвн – 8 Нм /  Основной момент трения

U – 24 V /  Номинальное напряжение катушки

P – 22 Вт  / Мощность катушки при температуре 20 С

n (н) – 2500 об/мин / Номинальная частота вращения

n (макс) – 3000 об/мин /  Предельная частота вращения

t (0,9) – 0,045  / время до полного включения

t (0,1) – 0,065 / время до полного отключения

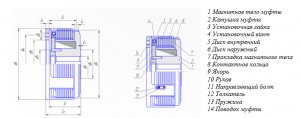

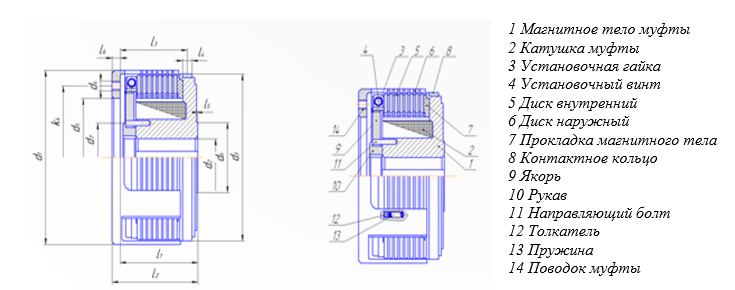

Принципиальная схема работы муфты тип 3KL



На рисунке  муфта показана в положении  "ON".

Подвод тока к муфте осуществляется через контактное кольцо (8) в поле катушки (2), тем самым создавая магнитный поток, который притягивает якорь муфты (9), находящийся на рукаве (10), защищенный от поворота направляющим болтом (11) к магнитному телу (1) вместе с гайкой (3). Благодаря создавшемуся магнитному потоку внутренние (5) и наружные (6) диски через прокладку (7) прижимаются к магнитному телу (1) . Если гайка (3) установлена верно, силы трения дисков через прокладку магнитного тела образуют крутящий момент между магнитным телом (1) и поводком муфты  (14)



1 Магнитное тело муфты

2 Катушка муфты

3 Установочная гайка

4 Установочный винт

5 Диск внутренний

6 Диск наружный

7 Прокладка магнитно тела

8 Контактное кольцо

9 Якорь

10 Рукав

11 Направляющий болт

12 Толкатель

13 Пружина

14 Поводок муфты
