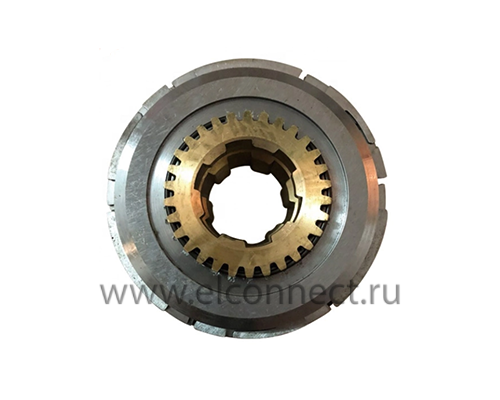

Электромагнитная муфта DLM5-5C

Подробнее

Муфты электромагнитные серии DLM5 работают совместно со скользящим кольцом или с щетками в условиях масляной среды для смазки трущихся поверхностей фрикционных дисков и обеспечения более длительного срока службы.
Имея компактный размер в диаметре и обладая большим крутящим моментом, муфты DLM получили широкое применение в конструкции металлообрабатывающих станков и другого промышленного оборудования для замыкания и размыкания кинематических цепей без остановки вращения валов в коробках скоростей и передач оборудования.

Муфта электромагнитная DLM состоит из корпуса катушки, фланца, наружных и внутренних дисков, прижимной пластины и щетки.

Надежность работы муфт серии DLM обеспечена при соблюдении следующих условий:
1. Температура окружающего воздуха-5± 40.
2. В среде без взрывоопасности, а в среде без достаточного количества газа и проводящей пыли для коррозии металлов и уничтожения изоляции.
3. Сцепление должно работать при условии смазочного масла.
4. Колебания напряжения катушки сцепления не превышает Номинальное напряжение + 5% и-15%.
5. Место установки сцепления не более 2000 м над уровнем моря.

Монтаж муфт серии DLM:
1. Перед установкой необходимо очистить сцепление;
2. Во время установки он должен быть зафиксирован в осевом направлении. Например, коаксиальная установка должна поддерживать соосность 9 градусов;
3. Когда сцепление работает, оно должно подавать масло на фрикционный диск. При высокоскоростной и высокочастотной работе следует использовать метод осевой подачи масла;
4. Смазка сцепления должна быть чистой, иначе это скажется на ее надежности.
