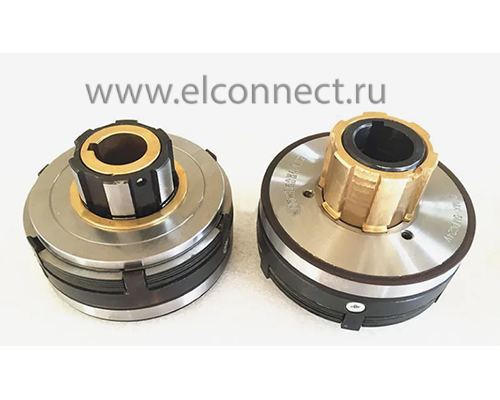

Электромагнитная муфта DLMX-5K

Подробнее

Многодисковая электромагнитная муфта DLMX-5K — мокрая многодисковая электромагнитная муфта для механической системы передачи может быть активной в случае, когда рабочая часть, ведомая часть и активная часть комбинированной или разделены.

Надежность работы муфт серии DLMX обеспечена при соблюдении следующих условий:
1. Температура окружающего воздуха-5± 40.
2. В среде без взрывоопасности, а в среде без достаточного количества газа и проводящей пыли для коррозии металлов и уничтожения изоляции.
3. Сцепление должно работать при условии смазочного масла.
4. Колебания напряжения катушки сцепления не превышает Номинальное напряжение + 5% и-15%.
5. Место установки сцепления не более 2000 м над уровнем моря.

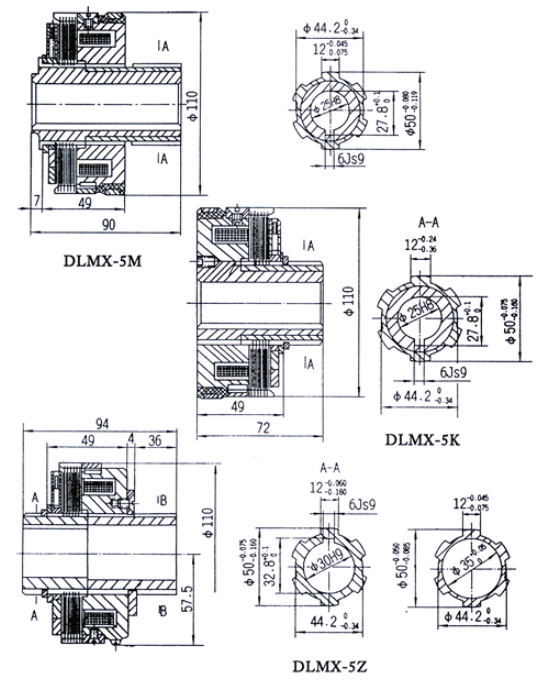

Монтаж муфт серии DLMX:
1. Перед установкой необходимо очистить сцепление;
2. Во время установки он должен быть зафиксирован в осевом направлении. Например, коаксиальная установка должна поддерживать соосность 9 градусов;
3. Когда сцепление работает, оно должно подавать масло на фрикционный диск. При высокоскоростной и высокочастотной работе следует использовать метод осевой подачи масла;
4. Смазка сцепления должна быть чистой, иначе это скажется на ее надежности.

Принцип действия муфт серии DLMX:

При включении катушки рабочий магнитный поток замыкается по контуру, якорь и набор дисков притягиваются к полюсам корпуса и между сжатыми дисками появляется фрикционное сцепление. Момент передается по цепи: втулка-внутренние диски-наружные диски-поводок.
Расцепление фрикционного набора дисков при отключении муфты обеспечивается упругими наружными дисками с жесткой «волной» специальной формы.
При этом якорь отходит от катушки до упора.
Ток подводится с помощью специальной четырехконтактной щетки.
