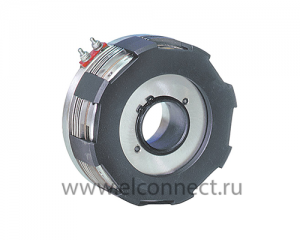

Электромагнитная муфта ELB 1,2

Электромагнитные многодисковые фрикционные муфты предназначены для автоматизации привода металлорежущих станков и других машин, переключения ступеней чисел оборотов в коробках скоростей и подач, пуска, реверсирования и торможения главного привода.
Также можно использовать при управлении циклами неточных перемещений, в качестве сцепных (пусковых) муфт в различных агрегатах и для коммутации кинематических цепей.

Напряжение: 24 В
Вес: 1,8 кг.

По запросу

Подробнее

Технические параметры электромагнитных фрикционных муфт ELB:

Ном. крутящий момент (динамичный):	6,3 - 630 Нм
Ном. крутящий момент (статичный):	9 - 900 Нм
Макс. скорость:	1750 - 3000 об/мин.
Мощность катушки:	18 - 69,6 Вт
Воздушный зазор (со смазкой/сухой):	0,3 - 0,5 мм.
Наружный диаметр:	90 - 235 мм.
Диаметр втулки:	18 - 73 мм.

Многодисковые тормоза серии ELB приводятся в действие электромагнитным приводом.
Пакет фрикционных дисков в ходе активации сжимаются и с помощью трения передают тормозящий момент к приводным осям.
Внутренние диски покрыты слоем специального фрикционного материала в зависимости от типа используемой среды (сухой ход или при наличии смазки).

Настройка воздушного зазора осуществляется с помощью регулировочной гайки, данный показатель влияет на величину крутящего момента.
Для получения более точных параметров используются специальные измерительные приспособления, которые устанавливаются в углубление на теле гайки.
