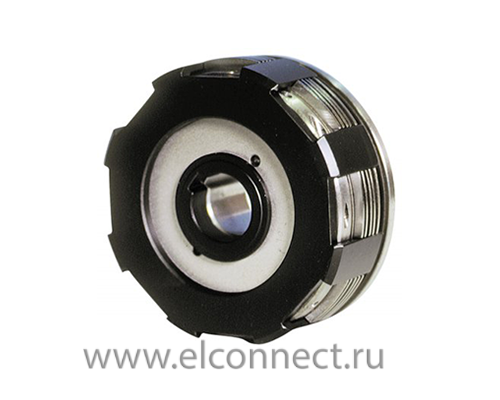

Электромагнитная муфта ELS 1,2

Электромагнитная муфта ELS 1,2

Электромагнитные многодисковые фрикционные муфты предназначены для автоматизации привода металлорежущих станков и других машин, переключения ступеней чисел оборотов в коробках скоростей и подач, пуска, реверсирования и торможения главного привода.
Также можно использовать при управлении циклами неточных перемещений, в качестве сцепных (пусковых) муфт в различных агрегатах и для коммутации кинематических цепей.

Напряжение: 24 В
Вес: 1,8 кг

По запросу

Подробнее

Технические параметры электромагнитных фрикционных муфт ELS:

Ном. крутящий момент (динамичный): 6,3 - 630 Нм
Ном. крутящий момент (статичный): 9 - 900 Нм
Макс. скорость: 1750 - 3000 об/мин.
Мощность катушки: 18 - 69,6 Вт
Воздушный зазор (со смазкой/сухой): 0,3 - 0,5 мм.
Наружный диаметр: 90 - 235 мм.
Диаметр втулки: 15 - 70 мм.



Многодисковые фрикционные муфты ELS имеют электромагнитный привод, передача крутящего момента осуществляется за счет сжатия встроенных внешних и внутренних пластин, внутренние диски имеют фрикционные накладки, одно контактное кольцо.

Работа в зависимости от требований процесса могут осуществляться как в сухой среде, так и при наличии смазочных материалов.

Настройка величины воздушного зазора осуществляется с помощью специальной гайки навинченной на анкерную пластину и удерживающую пакет дисков, для более точной регулировки применяются специальные измерительные устройства, подсоединяемые к регулировочной гайке.

Популярные сферы для применения данной серии: упаковочная техника, оборудование пищевой промышленности, текстильные установки и прочие общепромышленные и профильные машины.
