Электромагнитная муфта ЭМ-42АР2

Электромагнитная муфта ЭМ-42АР2.

Муфты данного типа, перед установкой, нуждаются в доработке заказчиком в соответствии с конструкцией узла станка, в который они встраиваются.

Электромагнитная муфта ЭМ-42АР применяется для ремонта валов продольной и поперечной подач токарно-винторезных станков.

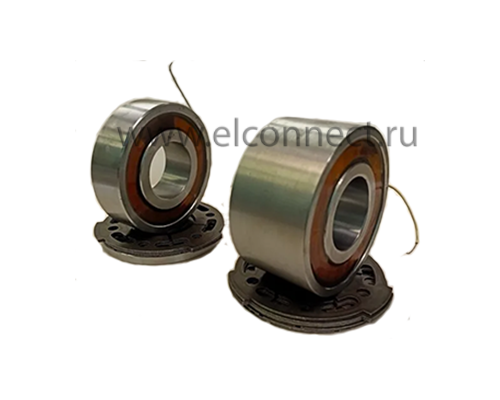

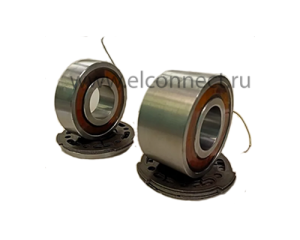

Представляет собой конструкцию, состоящую из двух электромагнитов: ЭМ-42АР1 - широкий электромагнит ЭМ-42АР2 - узкий электромагнит.

Каждый электромагнит укомплектован отдельным фрикционным пакетом.

По запросу

Паспорт, техническое описание и инструкция по эксплуатации муфт серии ЭМ (740.5 KB)

Подробнее

Технические параметры муфты электромагнитной ЭМ-42АР2:

Габарит муфты	42
Диаметр	125 мм
Номинальный передаваемый момент	16,0 кгс.м
Максимальная скорость вращения	2500 об/мин
Номинальное напряжение	24 В
Потребляемый ток	0,8 А
Вес	2,7 кг

Конструкция и работа:

Масляные электромагнитные муфты серии ЭМ представляют собой составную конструкцию, образованную следующими основными элементами:

— Корпус. В корпусе муфты установлена электромагнитная катушка. Для муфт серии ЭМ контактного исполнения — в корпусе предусмотрено изолированное токосъемное кольцо, при этом один конец катушки, для подключения отрицательного полюса источника питания, закреплен к корпусу муфты, второй конец, для подключения положительного полюса источника питания, закреплен к токосъемному кольцу. У муфт серии ЭМ специального исполнения «АР», токосъемное кольцо отсутствует, при этом один конец катушки, для подключения положительного полюса источника питания, выведен наружу, второй конец, для подключения отрицательного полюса источника питания, закреплен к корпусу муфты. Посадочное отверстие корпуса, для выполнения муфтой различных функциональных задач, может быть выполнено либо шлицевым, тогда корпус закрепляется непосредственно на ведущем валу, либо гладким, тогда корпус муфты, при помощи крепежных винтов, встраивается в соединительную часть приводного механизма.

— Фрикционный пакет. Комплект внутренних и наружных магнитопроводящих фрикционных дисков. Внутренние диски, при помощи шлицевых отверстий, закрепляются непосредственно на ведущем валу. Наружные диски, с помощью выступов, закрепляются в соединительной части приводного механизма (поводке), в котором используется муфта.

— Якорь. Якорь представляет собой диск, изготовленный из магнитной стали.

При монтаже, электромагнитные муфты ЭМ собираются непосредственно на валу: отдельно устанавливается корпус, отдельно фрикционный пакет, отдельно якорь.

При выключенной электромагнитной катушке, внутренние фрикционные диски вращаются вместе ведущим валом. Наружные диски, встроенные в соединительную часть приводного механизма, в котором используется муфта, находятся в неподвижном состоянии. Корпус, в зависимости от возложенного на муфту функционала, либо вращается вместе с ведущем валом (шлицевая муфта), либо находится в неподвижном состоянии (муфта с гладким посадочным отверстием).

При подаче напряжения на катушку, возникает электромагнитная сила, притягивающая якорь к корпусу муфты. Притянувшийся якорь сжимает фрикционный пакет, прижимая внутренние фрикционные диски к наружным, вследствие чего между ними возникает сцепление и, опять же в зависимости от возложенного на муфту функционала, либо наружные диски начинают вращаться вместе со внутренними, приводя в движение ведомый вал приводного механизма, либо внутренние диски прекращают вращение, останавливая ведущий вал.
Расцепление фрикционного пакета, при отключении муфты, обеспечивается пружинными кольцами, входящими в комплект муфты.
