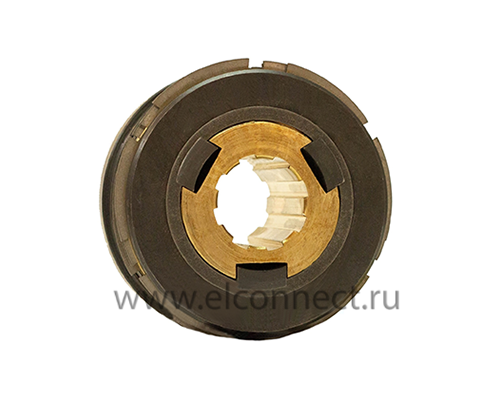

Электромагнитная муфта ЭТМ 053С-1Н

Электромагнитная муфта ЭТМ 053С-1Н шлицевое исполнение с центрированием по наружному диаметру.

Муфта электромагнитная ЭТМ ...С "сухая" – предназначена для передачи вращающего момента от ведущего вала к ведомому, при помощи упрощенных магнитных систем.
ЭТМ ...С применяется в тех местах, где по условиям технологии, окружающей среды, или по каким-либо другим причинам недопустимо применение масляных муфт.

Напряжение: 24 В
Вес: 1.5 кг

По запросу

Паспорт, техническое описание и инструкция по эксплуатации ЭТМ (762 KB)

Характеристики

Габаритные размеры	53
Тип муфты цифра	1
Тип муфты буква	Н
Исполнение муфты	Бесконтактные

Подробнее

Технические параметры муфты электромагнитной ЭТМ 053C – 1Н

Рабочая среда	Сухая
Габарит муфты	05
Исполнение муфты	Бесконтактная
Диаметр муфты, мм	80
Типоразмер посадочного отверстия	1
Тип посадочного отверстия	Шлицевое

Мпн – 16 Нм / Номинальный передаваемый момент

U – 24 V / Номинальное напряжение катушки

P – 12 Вт / Мощность катушки при температуре 20 С

n (н) – 1500 об/мин / Номинальная частота вращения

n (макс) – 4000 об/мин / Предельная частота вращения

t (0,9) – 0,28 / время нарастания момента до 0,9хМвн

t (0,1) – 0,08 / время спадания момента до 0,1 Мвн

Конструкция и работа:

Муфты электромагнитные ЭТМ...3С "сухие" применяются там, где недопустимо применение масляных муфт по каким-либо причинам ( технологическим, экологическим и т.д.).
Благодаря наличию балластного зазора между магнитным телом и ротором снижается теплопередача к магнитному телу, что обуславливает высокую эксплуатационную надежность бесконтактных муфт.

Муфты бесконтактного исполнения ЭТМ..3С состоят из ведущего вала, корпуса, катушки, якоря, пакета фрикционных дисков (внутренних и наружных, вынесенных за пределы магнитной системы), нажимного диска с фиксатором, объединенные общей втулкой, которые изготовлены из немагнитного материала.
Тяги якоря и нажимной диск служат для передачи усилия притяжения якоря на пакет фрикционных дисков, которые прижимаются к регулировочной гайке.
Она служит для компенсации износа дисков.
Для восстановления первоначального зазора регулировочную гайку повернуть по часовой стрелки.
Для передачи момента на рабочий механизм служит поводок связанный жестко с наружным диском.
К корпусу станка магнитное тело муфты крепится с помощью установочных болтов.
