Электромагнитная муфта ЭТМ 061С-2Н

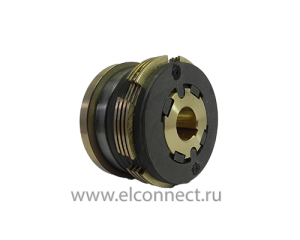

Электромагнитная муфта ЭТМ 061С-2Н шлицевое исполнение с центрированием по наружному диаметру.

Муфта электромагнитная ЭТМ ...С "сухая" – предназначена для передачи вращающего момента от ведущего вала к ведомому, при помощи упрощенных магнитных систем.
ЭТМ ...С применяется в тех местах, где по условиям технологии, окружающей среды, или по каким-либо другим причинам недопустимо применение масляных муфт.

Напряжение: 24 В
Вес: 1.8 кг

По запросу

Паспорт, техническое описание и инструкция по эксплуатации ЭТМ (104.79 KB)

Характеристики

Габаритные размеры	61
Тип муфты цифра	2
Тип муфты буква	Н
Исполнение муфты	Контактные

Подробнее

Технические параметры муфты электромагнитной ЭТМ 061C – 2H

Рабочая среда	Сухая
Габарит муфты	06
Исполнение муфты	Контактная
Диаметр муфты, мм	90
Типоразмер посадочного отверстия	2
Тип посадочного отверстия	Шлицевое

Мпн – 25 Нм / Номинальный передаваемый момент

U – 24 V / Номинальное напряжение катушки

P – 12 Вт / Мощность катушки при температуре 20 С

n (н) – 1500 об/мин / Номинальная частота вращения

n (макс) – 4000 об/мин / Предельная частота вращения

t (0,9) – 0,28 / время нарастания момента до 0,9хМвн

t (0,1) – 0,08 / время спадания момента до 0,1 Мвн

Конструкция и работа:

Муфты контактного исполнения ЭТМ..1С состоят из корпуса с катушкой и токоподводящим кольцом.
Якоря муфты, пакета фрикционных магнитопроводящих дисков и, нажимного диска с фиксатором, объединенные общей втулкой, которые изготовлены из немагнитного материала.
Контактное кольцо изолированного от корпуса изоляционным кольцом.
Один выводной конец катушки присоединен к контактному кольцу, а второй к корпусу магнитной системы.
Регулировочная гайка служит для компенсации зазора фрикционных дисков и регулировки балластного зазора.
Для восстановления первоначального зазора регулировочную гайку повернуть по часовой стрелки.
Для передачи момента на ведомый вал служит поводок, жестко связанный с наружным диском.
