Электромагнитная муфта ЭТМ 071С-3А

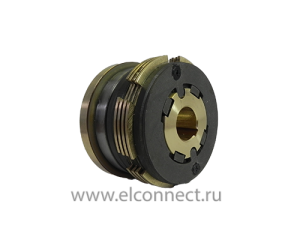

Электромагнитная муфта ЭТМ 071С-3А с гладким посадочным отверстием под шпонку.

Муфта электромагнитная ЭТМ ...С "сухая" – предназначена для передачи вращающего момента от ведущего вала к ведомому, при помощи упрощенных магнитных систем.
ЭТМ ...С применяется в тех местах, где по условиям технологии, окружающей среды, или по каким-либо другим причинам недопустимо применение масляных муфт.

Напряжение: 24 В
Вес: 2.3 кг

По запросу

Паспорт, техническое описание и инструкция по эксплуатации ЭТМ (762 KB)

Характеристики

Габаритные размеры	71
Тип муфты цифра	3
Тип муфты буква	А
Исполнение муфты	Контактные

Подробнее

Технические параметры муфты электромагнитной ЭТМ 071C – 3А

Рабочая среда	Сухая
Габарит муфты	07
Исполнение муфты	Контактная
Диаметр муфты, мм	100
Типоразмер посадочного отверстия	3
Тип посадочного отверстия	Шпоночное

Мпн – 40 Нм / Номинальный передаваемый момент

U – 24 V / Номинальное напряжение катушки

P – 15,6 Вт / Мощность катушки при температуре 20 С

n (н) – 1500 об/мин / Номинальная частота вращения

n (макс) – 4000 об/мин / Предельная частота вращения

t (0,9) – 0,28 / время нарастания момента до 0,9хМвн

t (0,1) – 0,08 / время спадания момента до 0,1 Мвн

Конструкция и работа:

Муфты контактного исполнения ЭТМ..1С состоят из корпуса с катушкой и токоподводящим кольцом.
Якоря муфты, пакета фрикционных магнитопроводящих дисков и, нажимного диска с фиксатором, объединенные общей втулкой, которые изготовлены из немагнитного материала.
Контактное кольцо изолированного от корпуса изоляционным кольцом.
Один выводной конец катушки присоединен к контактному кольцу, а второй к корпусу магнитной системы.
Регулировочная гайка служит для компенсации зазора фрикционных дисков и регулировки балластного зазора.
Для восстановления первоначального зазора регулировочную гайку повернуть по часовой стрелки.
Для передачи момента на ведомый вал служит поводок, жестко связанный с наружным диском.
