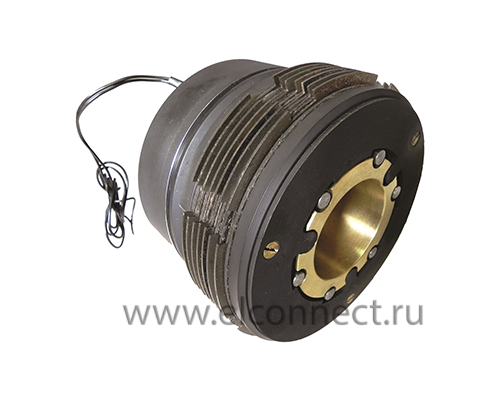

Электромагнитная муфта ЭТМ 075С-1Н

Электромагнитная муфта ЭТМ 075С-1Н шлицевое исполнение с центрированием по наружному диаметру.

Муфта электромагнитная ЭТМ ...С "сухая" – предназначена для передачи вращающего момента от ведущего вала к ведомому, при помощи упрощенных магнитных систем.
ЭТМ ...С применяется в тех местах, где по условиям технологии, окружающей среды, или по каким-либо другим причинам недопустимо применение масляных муфт.

Напряжение: 24 В
Вес: 2.8 кг

По запросу

Паспорт, техническое описание и инструкция по эксплуатации ЭТМ (762 KB)

Характеристики

Габаритные размеры	75
Тип муфты цифра	1
Тип муфты буква	Н
Исполнение муфты	Тормозные

Подробнее

Технические параметры муфты электромагнитной ЭТМ 075C – 1Н

Рабочая среда	Сухая
Габарит муфты	07
Исполнение муфты	Тормозная
Диаметр муфты, мм	90
Типоразмер посадочного отверстия	1
Тип посадочного отверстия	Шлицевое

Мпн – 40 Нм / Номинальный передаваемый момент

U – 24 V / Номинальное напряжение катушки

P – 15,6 Вт / Мощность катушки при температуре 20 С

n (н) – 1500 об/мин / Номинальная частота вращения

n (макс) – 4000 об/мин / Предельная частота вращения

t (0,9) – 0,28 / время нарастания момента до 0,9хМвн

t (0,1) – 0,08 / время спадания момента до 0,1 Мвн

Конструкция и работа:

Муфты тормозного исполнения ЭТМ..5С состоят из корпуса, катушки, якоря, пакета фрикционных дисков(внутренних и наружных), нажимного диска с фиксатором, объединенные общей втулкой, которые изготовлены из немагнитного материала.
Тяги якоря и нажимной диск служат для передачи усилия притяжения якоря на пакет фрикционных дисков, которые прижимаются к регулировочной гайке.
Она служит для компенсации износа дисков.
При включении муфты, к валу прикладывается тормозной момент.
По окончанию торможения вал удерживается моментом, равным передаваемому моменту муфты.
Усилие торможения замыкается на корпус через ведущий вал, поводок муфты, наружные диски, якорь.
Крепление муфты осуществляется при помощи вала и трех винтов.
