Электромагнитная муфта ЭТМ 163С-3Н

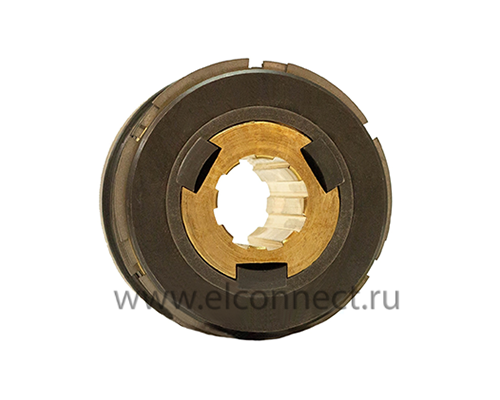

Электромагнитная муфта ЭТМ 163С-3Н шлицевое исполнение с центрированием по наружному диаметру.

Муфта электромагнитная ЭТМ ...С "сухая" – предназначена для передачи вращающего момента от ведущего вала к ведомому, при помощи упрощенных магнитных систем.
ЭТМ ...С применяется в тех местах, где по условиям технологии, окружающей среды, или по каким-либо другим причинам недопустимо применение масляных муфт.

Напряжение: 24 В
Вес: 40.0 кг

По запросу

Паспорт, техническое описание и инструкция по эксплуатации ЭТМ (762 KB)

Характеристики

Габаритные размеры	163
Тип муфты цифра	3
Тип муфты буква	Н
Исполнение муфты	Бесконтактные

Подробнее

Технические параметры муфты электромагнитной ЭТМ 163C – 3H

Рабочая среда	Сухая
Габарит муфты	16
Исполнение муфты	Бесконтактная
Типоразмер посадочного отверстия	3
Тип посадочного отверстия	Шлицевое

Конструкция и работа:

Муфты электромагнитные ЭТМ...3С "сухие" применяются там, где недопустимо применение масляных муфт по каким-либо причинам ( технологическим, экологическим и т.д.).
Благодаря наличию балластного зазора между магнитным телом и ротором снижается теплопередача к магнитному телу, что обуславливает высокую эксплуатационную надежность бесконтактных муфт.

Муфты бесконтактного исполнения ЭТМ..3С состоят из ведущего вала, корпуса, катушки, якоря, пакета фрикционных дисков (внутренних и наружных, вынесенных за пределы магнитной системы), нажимного диска с фиксатором, объединенные общей втулкой, которые изготовлены из немагнитного материала.
Тяги якоря и нажимной диск служат для передачи усилия притяжения якоря на пакет фрикционных дисков, которые прижимаются к регулировочной гайке.
Она служит для компенсации износа дисков.
Для восстановления первоначального зазора регулировочную гайку повернуть по часовой стрелки.
Для передачи момента на рабочий механизм служит поводок связанный жестко с наружным диском.
К корпусу станка магнитное тело муфты крепится с помощью установочных болтов.
