Электромагнитная муфта ЭТМ 054-2А

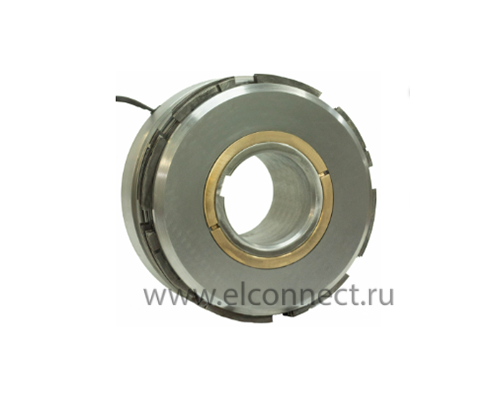

Электромагнитная муфта ЭТМ 054-2А с гладким посадочным отверстием под шпонку.

Муфта электромагнитная используется в коробке передач металлообрабатывающих станков и другого оборудования, для реализации компонентов автоматического управления, в случае активной работы, для соединения или разделение ведущей и ведомой части и тормозного действия.

Напряжение: 24 В
Вес: 1.0 кг

По запросу

Паспорт, техническое описание и инструкция по эксплуатации ЭТМ (1.83 MB)

Характеристики

Габаритные размеры	54
Тип муфты цифра	2
Тип муфты буква	А
Исполнение муфты	Бесконтактные

Подробнее

Технические параметры муфты электромагнитной ЭТМ 054 – 2A

Рабочая среда	Масляная
Габарит муфты	05
Исполнение муфты	Бесконтактная
Диаметр муфты, мм	80
Типоразмер посадочного отверстия	2
Тип посадочного отверстия	Шпоночное

Мпн – 25 Нм / Номинальный передаваемый момент

Мвн – 16 Нм / Номинальный вращающий момент

U – 24 V / Номинальное напряжение катушки

P – 11,6 Вт / Мощность катушки при температуре 20 С

n (н) – 1500 об/мин / Номинальная частота вращения

n (макс) – 4500 об/мин / Предельная частота вращения

t (0,9) – 0,25 / время нарастания момента до 0,9хМвн

t (0,1) – 0,07 / время спадания момента до 0,1 Мвн

Конструкция и работа:

Муфты ЭТМ..4 имеют неподвижную деталь - магнитное тело, жестко закрепленное на корпусе станка крепежными винтами.
Бесконтактные муфты серии ЭТМ ...4 имеют сложную составную магнитную систему.
Магнитное тело, ротор, фрикционные диски, а также якорь.
Между магнитным телом и ротором иметься малый балластный зазор.
Благодаря наличию этого зазора снижается теплопередача от фрикционных дисков к магнитному телу муфты, что обуславливает высокую эксплуатационную надежность бесконтактных муфт при тяжелых режимах работы.
Само магнитное тело монтируется неподвижно на корпусе станка, что позволяет применить вынесенный токопровод.
Установка муфты производиться следующим образом: магнитное тело монтируется неподвижно на корпусе станка за счет болтов, вал сопрягается со втулкой по средствам шпонки или шлица в зависимости от типа посадки.
Наружные диски закреплены с поводком.
