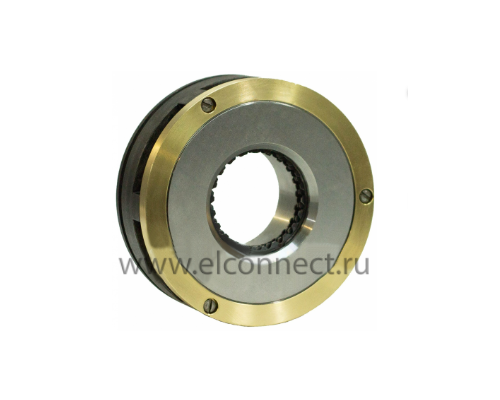

Электромагнитная муфта ЭТМ 146-3Н

Технические параметры муфты электромагнитной ЭТМ 146 – 3H

Мпн – 1600 Нм /  Номинальный передаваемый момент

Мвн – 1000 Нм /  Номинальный вращающий момент

U – 24 V /  Номинальное напряжение катушки

P – 86,4 Вт  / Мощность катушки при температуре 20 С

n (н) – 750 об/мин / Номинальная частота вращения

n (макс) – 1350 об/мин /  Предельная частота вращения

t (0,9) – 0,50  / время нарастания момента до  0,9хМвн

t (0,1) – 0,40 / время спадания момента до 0,1 Мвн

Конструкция и работа:

Тормозные муфты ЭТМ...6 комплектуются цилиндрическим поводком, охватывающим корпус.
Якорь подвешен на поводке с помощью кольца.
Наружные диски сцеплены с неподвижным поводком.
Внутренние диски и шлицевая втулка, отделенная зазорами от корпуса и якоря, в отключенной муфте свободно вращаются вместе с валом.
При включении муфты к валу прикладывается тормозной момент, равный вращающему моменту муфты.
По окончании торможения вал удерживается моментом, равным передаваемому моменту муфты.
Усилие торможения замыкается на корпус узла через наружные диски, поводок и детали крепления.
Тормозные муфты ЭТМ...6, благодаря тепловому контакту между муфтой и корпусом узла станка (машины) и благоприятным условиям смазки поливом, имеют малую температуру перегрева при предельных нагрузках.
Зазор между втулкой и корпусом существенно снижает магнитный поток рассеяния по валу, уменьшает время переходных процессов в муфте и остаточные моменты.
Исключен массивный квадратный фланец-поводок, применявшийся ранее в муфтах исп. ЭТМ…6; вместо него используется обычная «чашка».
В необходимых случаях «чашка» может применяться с переходной деталью завода-потребителя.
