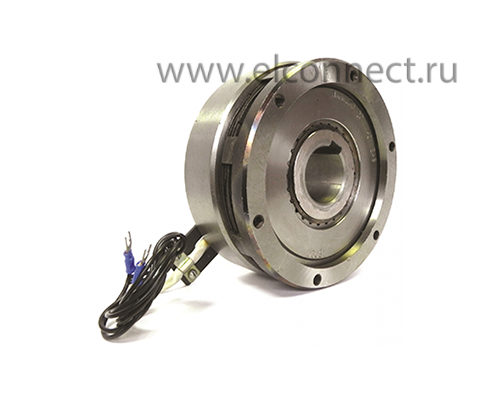

Электромагнитная муфта KLDO 0,63

Электромагнитная муфта KLDO 0,63
По запросу

Подробнее

Типы KLDO, электромагнитные муфты,
с циркуляцией электромагнитного потока через диск

Муфты типа KLDO производятся в широкой гамме размеров. Наименьшие муфты способны передавать Момент равный 6,3 Н/м, а более крупные 1600 Н/м
Тип KLDO производится только со стальными дисками, что делает не возможным применение муфт в сухой среде. Однако этот тип сцепления характеризуется малыми размерами, и передачей высокого крутящего момента.

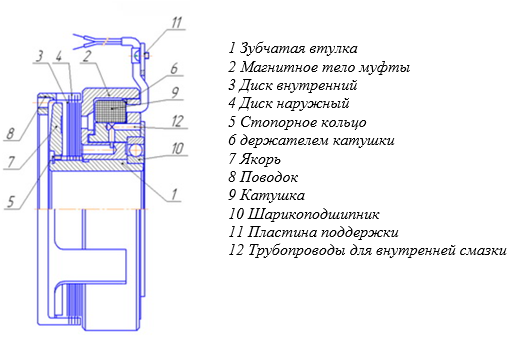

На рисунке  муфта показана в положении  "ON"

При подачи напряжения, электрический ток через соединительный кабель длинной 800 мм, подается на неподвижную пластину поддержки (11) затем к катушке муфты (9), таким образом, создавая магнитное поле, которое притягивает якорь муфты (7) к магнитному телу (2). Магнитное тело (2) благодаря подшипнику (10) является неподвижной деталью относительно втулки (1), сделанной из антимагнитного материала. Внутренний диск (3) имеет жесткое сцепление с втулкой (1) за счет внутренний зубчатой передачи. Благодаря образовавшемуся магнитному потоку коэффициент трения между дисками резко возрастает, что позволяет передать крутящий момент от поводка муфты (8) на втулку (1)

1 Зубчатая втулка
2 Магнитное тело муфты
3 Диск внутренний
4 Диск наружный
5 Стопорное кольцо
6 держателем катушки
7 Якорь
8 Поводок
9 Катушка
10 Шарикоподшипник
11 Пластина поддержки
12 Трубопроводы для внутренней смазки

Муфты KLDO  работает в остаточной воздушном зазоре. Муфта допускает возможность работы лишь в двух режимах: сцепление "On" и сцепление "OFF".
