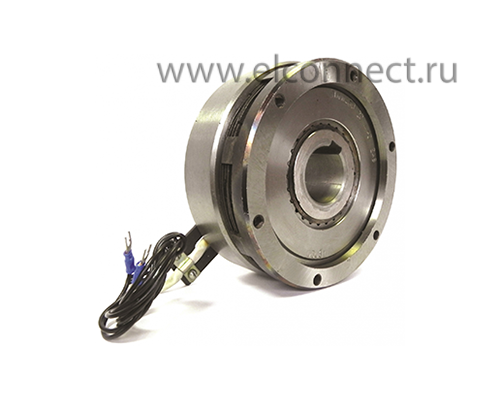

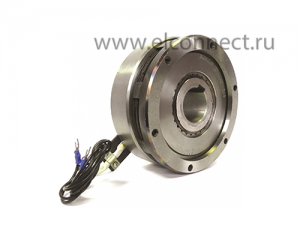

Электромагнитная муфта KLDO 60

Муфты типа KLDO предназначены для автоматизации привода металлорежущих станков и других аналогичных агрегатов.
Муфты используются для изменения оборотов при переключении ступеней главного привода и комплектуются дисками, выполненными из стали.

Рабочая среда муфты: масляная
Диаметр муфты: 198 мм
Напряжение: 24 В
Вес: 17,5 кг

По запросу

Техническое описание по эксплуатации муфт типа KLDO (403 KB)

Подробнее

Типы KLDO, электромагнитные муфты,
с циркуляцией электромагнитного потока через диск

Муфты типа KLDO производятся в широкой гамме размеров. Наименьшие муфты способны передавать Момент равный 6,3 Н/м, а более крупные 1600 Н/м
Тип KLDO производится только со стальными дисками, что делает не возможным применение муфт в сухой среде. Однако этот тип сцепления характеризуется малыми размерами, и передачей высокого крутящего момента.

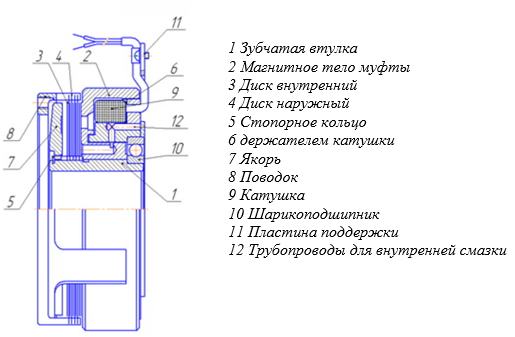

На рисунке муфта показана в положении "ON"

При подачи напряжения, электрический ток через соединительный кабель длинной 800 мм, подается на неподвижную пластину поддержки (11) затем к катушке муфты (9), таким образом, создавая магнитное поле, которое притягивает якорь муфты (7) к магнитному телу (2).
Магнитное тело (2) благодаря подшипнику (10) является неподвижной деталью относительно втулки (1), сделанной из антимагнитного материала.
Внутренний диск (3) имеет жесткое сцепление с втулкой (1) за счет внутренний зубчатой передачи.
Благодаря образовавшемуся магнитному потоку коэффициент трения между дисками резко возрастает, что позволяет передать крутящий момент от поводка муфты (8) на втулку (1)

Муфты KLDO работает в остаточной воздушном зазоре. Муфта допускает возможность работы лишь в двух режимах: сцепление "On" и сцепление "OFF".
